Progettazione impianti fotovoltaici

Fasi preliminari nella progettazione degli impianti fotovoltaici

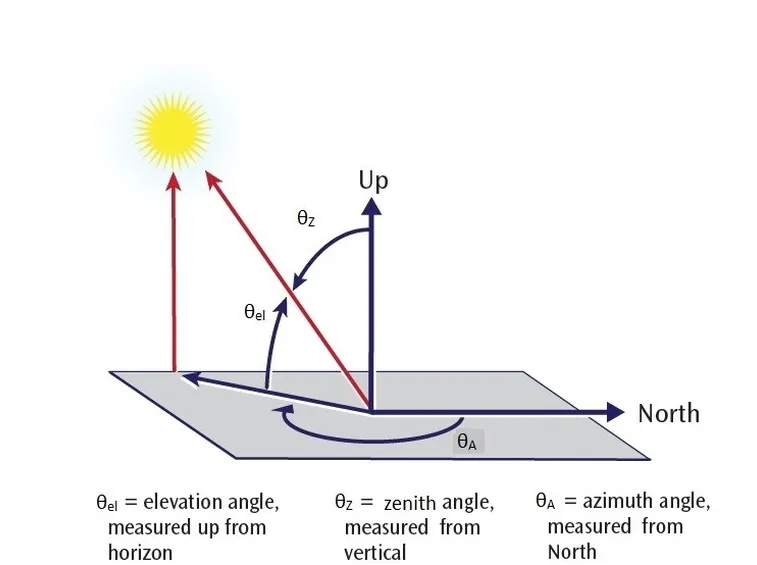

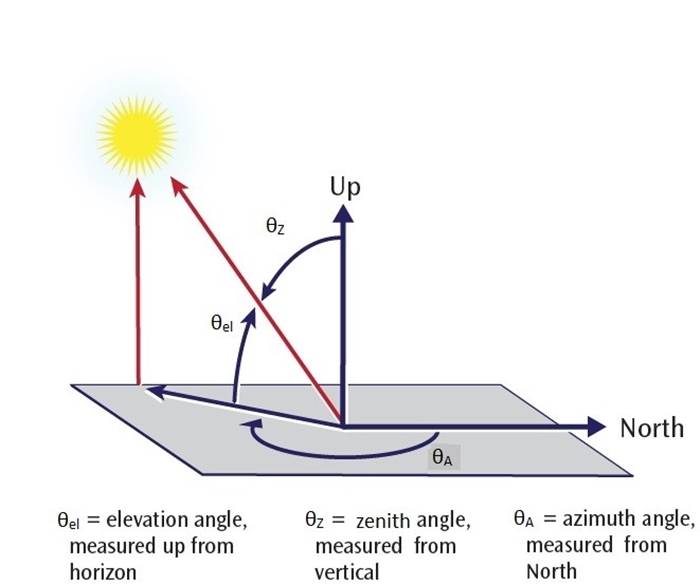

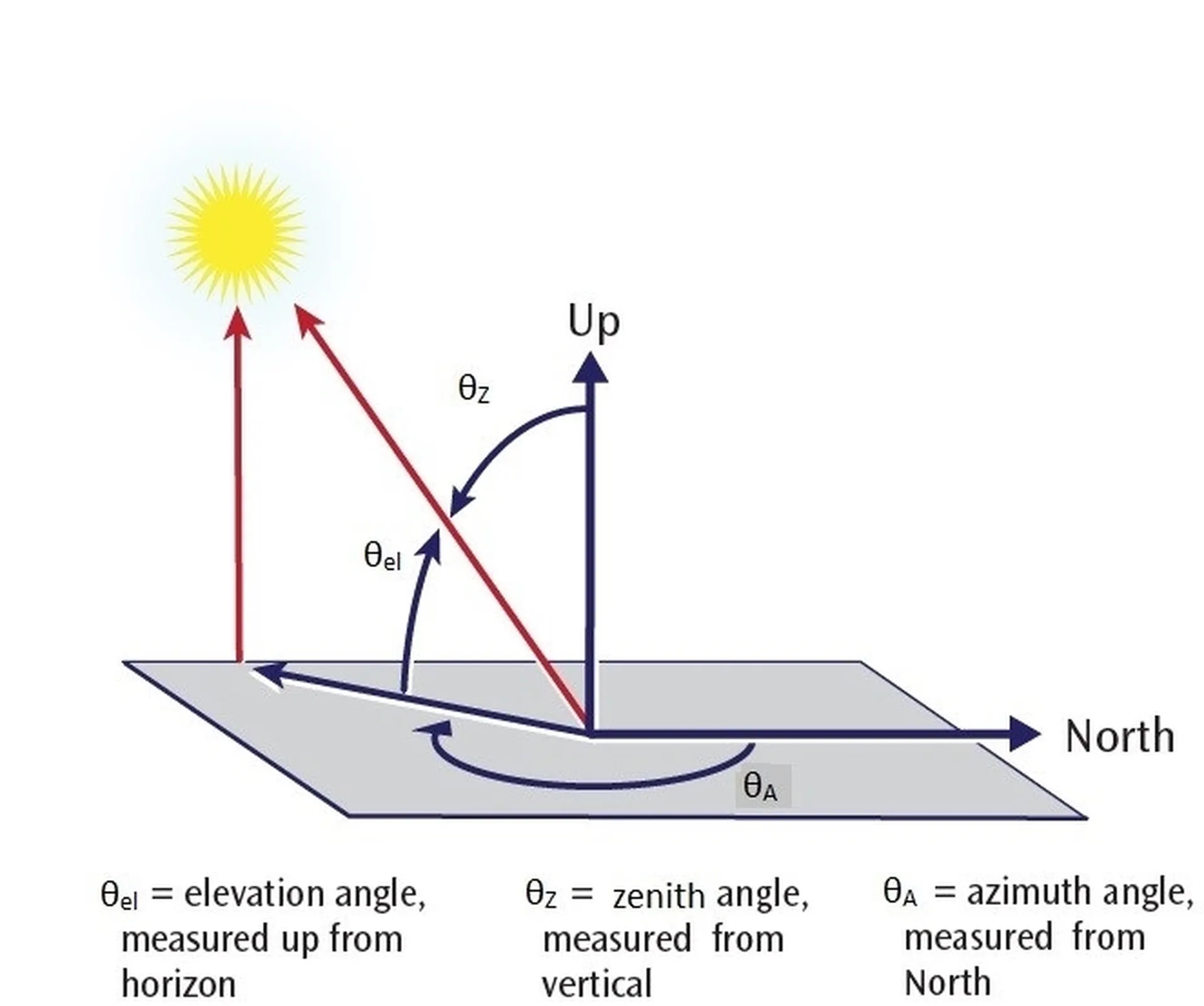

Individuata la posizione geografica esatta del luogo della installazione, per progettare correttamente un impianto fotovoltaico, occorre primariamente conoscere l'elevazione solare in ogni ora del giorno e in ogni stagione dell'anno. Ciò consente di determinare la posizione, l'orientamento e l'inclinazione di ogni pannello fotovoltaico in modo da massimizzare la ricezione del modulo e prevedere in quali momenti dell'anno possano verificarsi eventuali fenomeni di ombreggiamento sul ricettore. Se si è in una fase progettuale non troppo avanzata (e quindi sono sufficienti stime di massima) si può determinare, attraverso le tabelle di insolazione media, il soleggiamento medio giornaliero del luogo, espresso in kWh/m2. La progettazione degli impianti fotovoltaici richiede, altresì, uno studio di integrazione architettonica o paesaggistica.

Calcolo del numero dei moduli e della potenza da installare

Requisito di partenza della progettazione degli impianti fotovoltaici è il carico da alimentare, o consumo giornaliero da coprire, in modo totale o parziale. La determinazione del parametro consumo giornaliero si basa sull'analisi delle bollette, fase che richiede uno studio accurato dei consumi dell'utenza nell'arco di un intero anno solare. Un valore tipico si aggira sui 3 kWh al giorno e a persona, per abitazioni civili. Pertanto, dopo aver determinato il soleggiamento, il consumo giornaliero, fissato il "Performance Ratio" (in genere pari a 0,8), si passa, attraverso una verifica ciclica, alla scelta del modulo fotovoltaico da installare, commercialmente identificato da una potenza di picco. Il rapporto tra la potenza totale dell'impianto, funzione del carico, del soleggiamento e del "Performance Ratio", e la potenza di picco del modulo, stabilisce il numero di moduli.

Scelta del sistema di accumulo e dell'inverter

Stabiliti la potenza da installare per coprire interamente il fabbisogno energetico e, successivamente, il numero dei moduli fotovoltaici, si passa alla definizione del sistema di accumulo di energia. Buona norma è garantire la copertura dell'intero fabbisogno energetico giornaliero per un periodo di alemeno tre giorni senza irraggiamento solare. La potenza di accumulo è funzione del consumo giornaliero, del numero dei giorni senza irraggiamento e del coefficiente di profondità di scarica. Infine l'inverter (che trasforma la corrente continua del modulo in alternata) va dimensionato in relazione alla potenza dell'impianto da gestire. Infatti, nei piccoli impianti fino a 6 kW con allacciamento monofase alla rete, si installa un inverter soltanto; più inverter, invece, si collegano agli impianti oltre i 6 kW con allacciamento alla rete trifase.

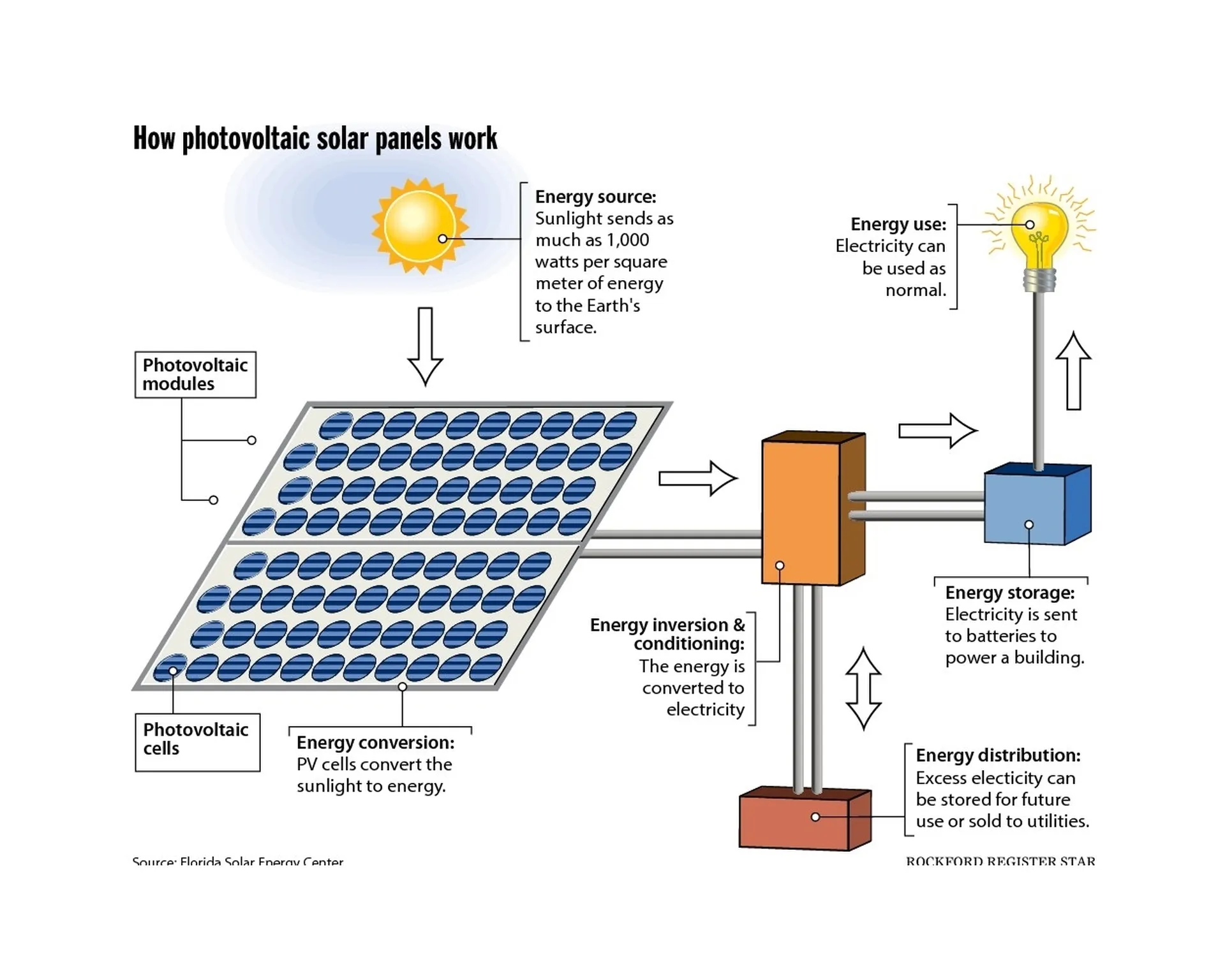

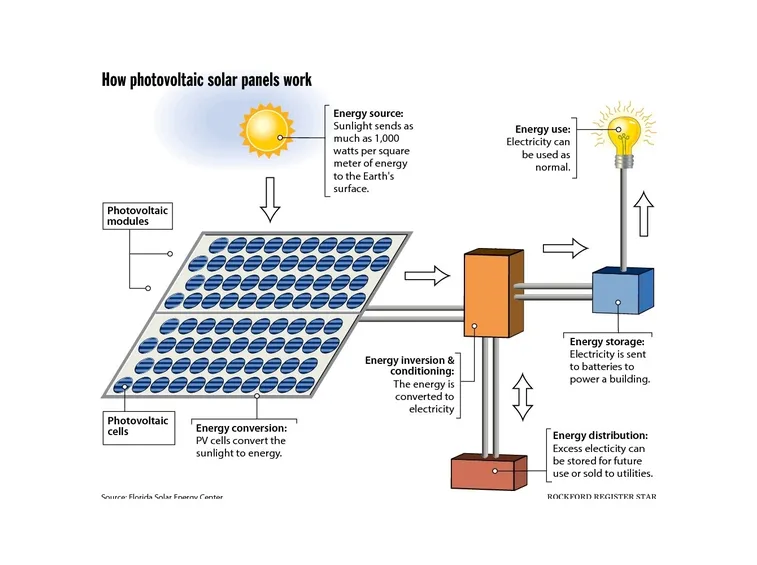

Funzionamento di un impianto fotovoltaico

Calcolo dei costi e dei tempi di ritorno economico

La progettazione degli impianti fotovoltaici è completa quando è supportata da un'analisi dei costi dell'impianto e da un'analisi economica dell'investimento. Quali sono, allora, le voci di costo di un impianto fotovoltaico? Innanzitutto l'acquisto dei moduli, poi il loro montaggio, l'acquisto di inverter e accumulatore, e quindi le spese per il montaggio dell'intero sistema elettronico e impiantistico. Infine, lo studio dei tempi di ritorno economico dell'investimento si effettua determinando i flussi di cassa annuali, attraverso un'analisi benefici-costi al fine di valutare la redditività e la convenienza dell'investimento: si tratta, in pratica, di confrontare l’investimento iniziale, comprensivo dei costi di manutenzione, con la redditività (funzione della produzione prevista e del prezzo dell'energia) nel periodo di vita dell'impianto, attualizzata al momento della stima.

Domande frequenti

Come si calcola il numero preciso di pannelli fotovoltaici necessari per la mia casa?

Il calcolo inizia analizzando le bollette elettriche per determinare il consumo giornaliero medio annuo, che per un nucleo familiare tipico si attesta intorno ai 3 kWh a persona. Una volta noto il consumo, si incrocia questo dato con l'insolazione locale (kWh/m²) e si applica un Performance Ratio standard di 0,8 per stimare le perdite reali. Dividendo la potenza totale necessaria per la potenza di picco del singolo modulo scelto, si ottiene il numero esatto di pannelli. È fondamentale verificare periodicamente questa stima per adattarla alle variazioni stagionali e ai cambiamenti nelle abitudini domestiche.
È necessario installare un sistema di accumulo (batterie)? Quanto devono durare?

L'accumulo non è obbligatorio ma è fortemente consigliato per garantire l'autonomia energetica. Una buona prassi progettuale prevede di dimensionare le batterie per coprire il fabbisogno elettrico giornaliero per almeno tre giorni consecutivi senza irraggiamento solare. Questo margine protegge da periodi nuvolosi prolungati. La capacità di accumulo dipende dal consumo quotidiano, dai giorni di autonomia desiderati e dalla profondità di scarica consentita dalle batterie. Senza accumulo, l'energia non consumata istantaneamente viene immessa in rete, ma non è utilizzabile durante la notte o nei blackout se non c'è un sistema di backup dedicato.
Quando serve un inverter trifase e quando basta quello monofase?

La scelta dipende dalla potenza complessiva dell'impianto e dal tipo di allaccio disponibile. Per gli impianti residenziali piccoli, fino a 6 kW di potenza nominale, è sufficiente e più economico un solo inverter con allaccio monofase alla rete elettrica nazionale. Quando la potenza supera i 6 kW, diventa necessario optare per un allaccio trifase e installare più inverter o un modello trifase specifico. Questa distinzione è cruciale per rispettare le norme tecniche di connessione alla rete e per bilanciare correttamente i carichi elettrici, evitando sovraccarichi sulla fase singola.
Quali sono i principali costi da considerare nella progettazione di un impianto fotovoltaico?

I costi non includono solo l'acquisto dei pannelli. La voce principale è l'hardware: moduli, inverter e sistemi di accumulo. A questi si aggiungono i costi di montaggio e posa in opera, che variano in base alla complessità strutturale del tetto o del terreno. Non bisogna dimenticare le spese per l'integrazione impiantistica ed elettronica, ovvero cavi, quadri elettrici e protezioni. Infine, il budget deve includere i costi iniziali dello studio tecnico e della progettazione. Una valutazione completa permette di evitare sorprese in fattura e garantisce che l'investimento sia realistico fin dall'avvio.
Come si calcola il tempo di rientro dell'investimento (payback period)?

Il calcolo del ritorno economico richiede un'analisi dettagliata dei flussi di cassa annuali. Si prende l'investimento iniziale, comprensivo di acquisto, installazione e primi anni di manutenzione, e lo si confronta con i benefici economici generati dall'autoconsumo e dalla vendita dell'energia eccedente. I benefici dipendono dalla produzione prevista (basata sull'insolazione e efficienza) e dal prezzo dell'energia. Attualizzando questi flussi nel tempo, si determina quanto dura prima che i risparmi e i guadagni eguaglino il costo sostenuto. Questa analisi è vitale per valutare la reale convenienza economica dell'impianto nel suo ciclo di vita.
