Scelta del saldatore a stagno

Scelta del saldatore a stagno con resistenza

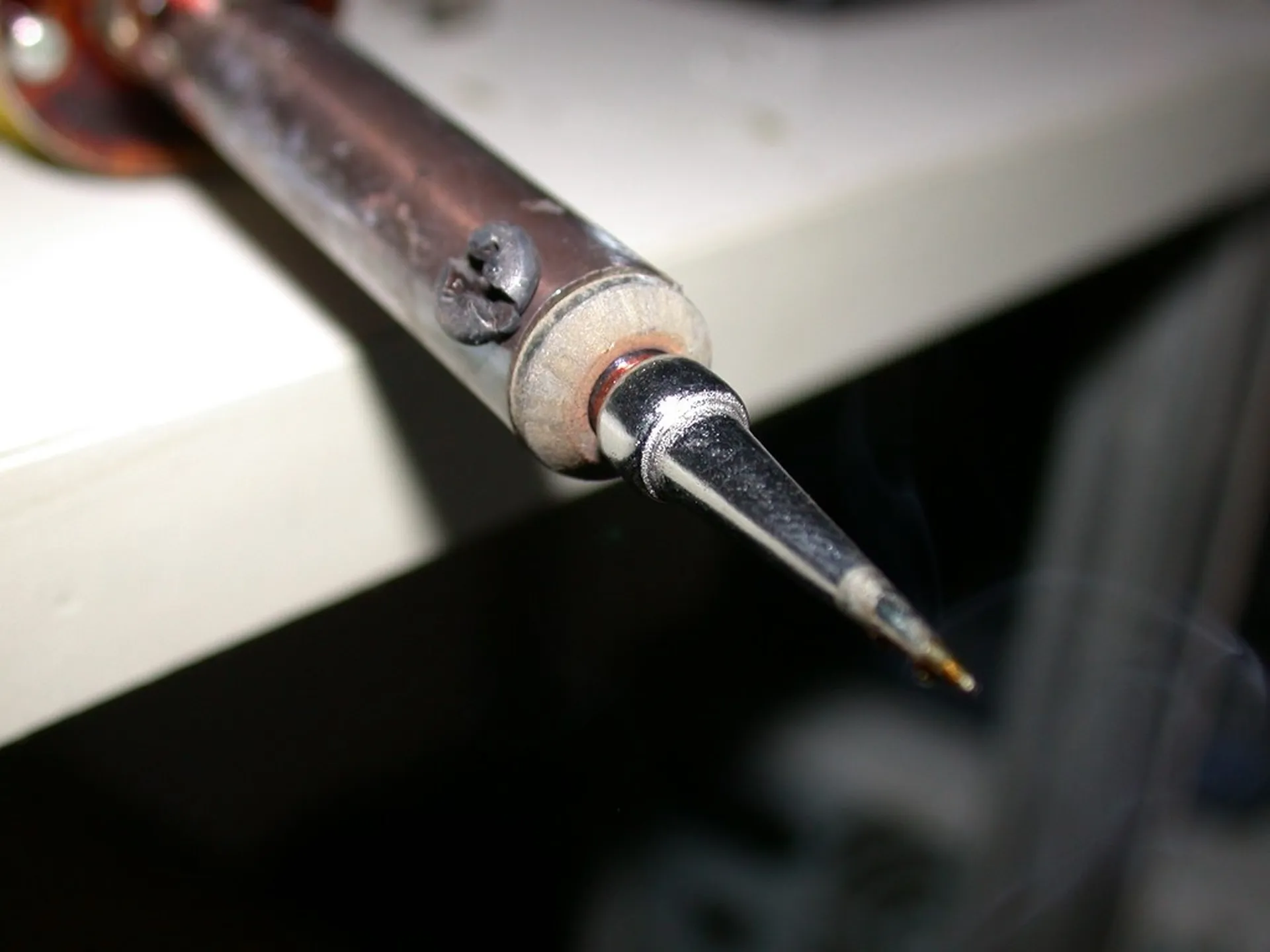

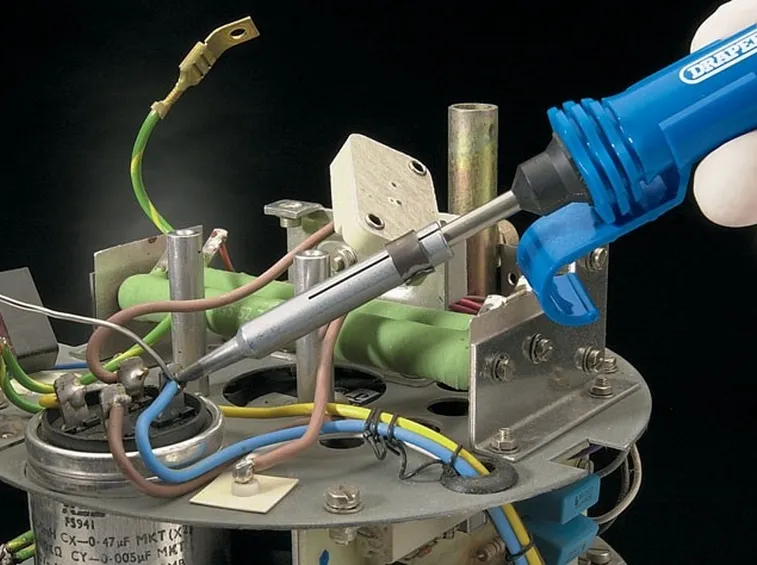

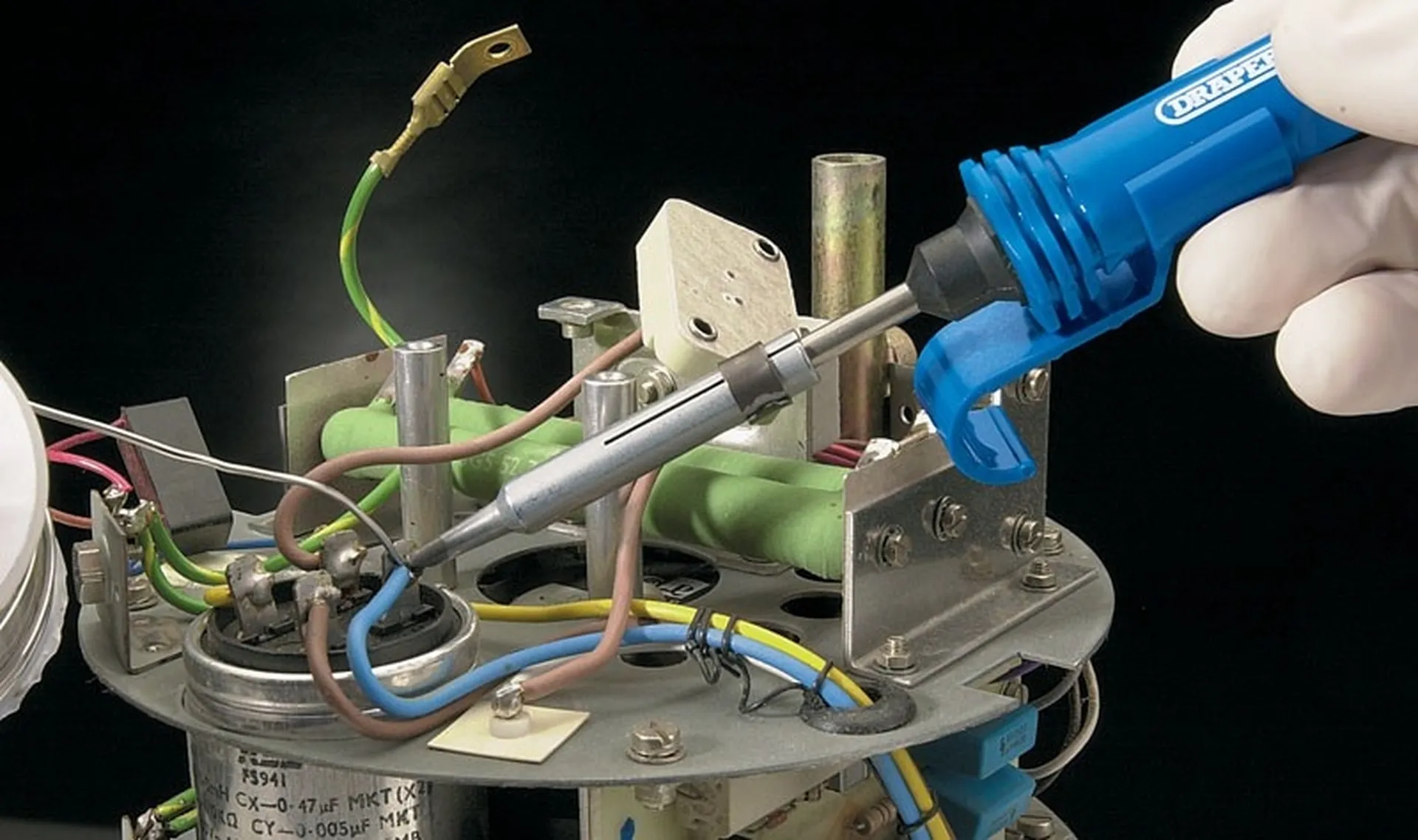

Il saldatore elettrico a stagno con resistenza è usato principalmente per la riparazione e sostituzione di componiti elettronici bruciati o guasti su schede o piastre elettroniche. Il funzionamento avviene grazie ad un resistore che si riscalda una volta alimentato elettricamente e di conseguenza scalda la punta del saldatore. La punta. grazie al suo aspetto molto sottile. permette saldature precise ma la caratteristica principale, da tener presente nell'acquisto di una buona punta, è il materiale che la costituisce. Questa deve essere interamente da rame, ma rivestita da uno strato sottile di acciaio, cromo e nickel. Questo perché se fosse solo di rame, la lega saldante col tempo la danneggerebbe, se fosse tutta in acciaio non propagherebbe il calore in modo adeguato. Invece con questa caratteristica la punta ottiene una elevata massa termica che gli permette cosi di avere una temperatura costante nel tempo e quindi per tutto il suo utilizzo.

Saldatore a stagno a resistenza con base saldante

In commercio esistono anche saldatori professionali a resistenza correlati da una base saldante. Oltre al tasto di accensione e una zona dove riporre la spugnetta per la pulizia della punta, hanno un regolatore a manopola che permette di variare la temperatura della punta a seconda della lega saldante utilizzata. Alcune sono dotate anche di display dove viene visualizzata la temperatura della punta attualmente in uso. Quelle più costose possono essere costituite anche da due parti: una composta dal vero e proprio saldatore a stilo e l'altra da una pompa ad aria calda utilizzata per riscaldare e quindi dissaldare più rapidamente componenti guasti. Assolutamente indispensabile se effettuiamo operazioni di riparazioni su schede aventi componenti SMD. Questi sono componenti particolarmente piccoli, dell'unità di pochi millimetri, dove l'uso del saldatore tradizionale, anche con una punta sottilissima, non potrebbe servire a molto.

Scelta saldatore a stagno rapito o istantaneo

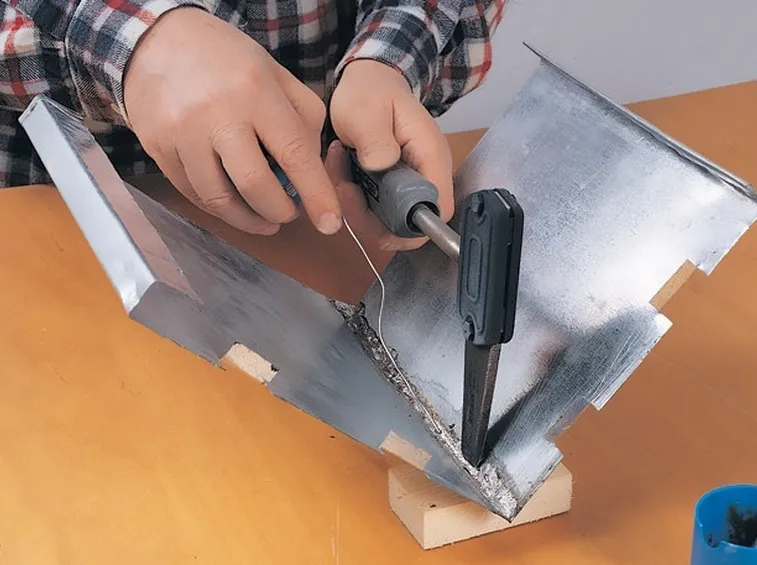

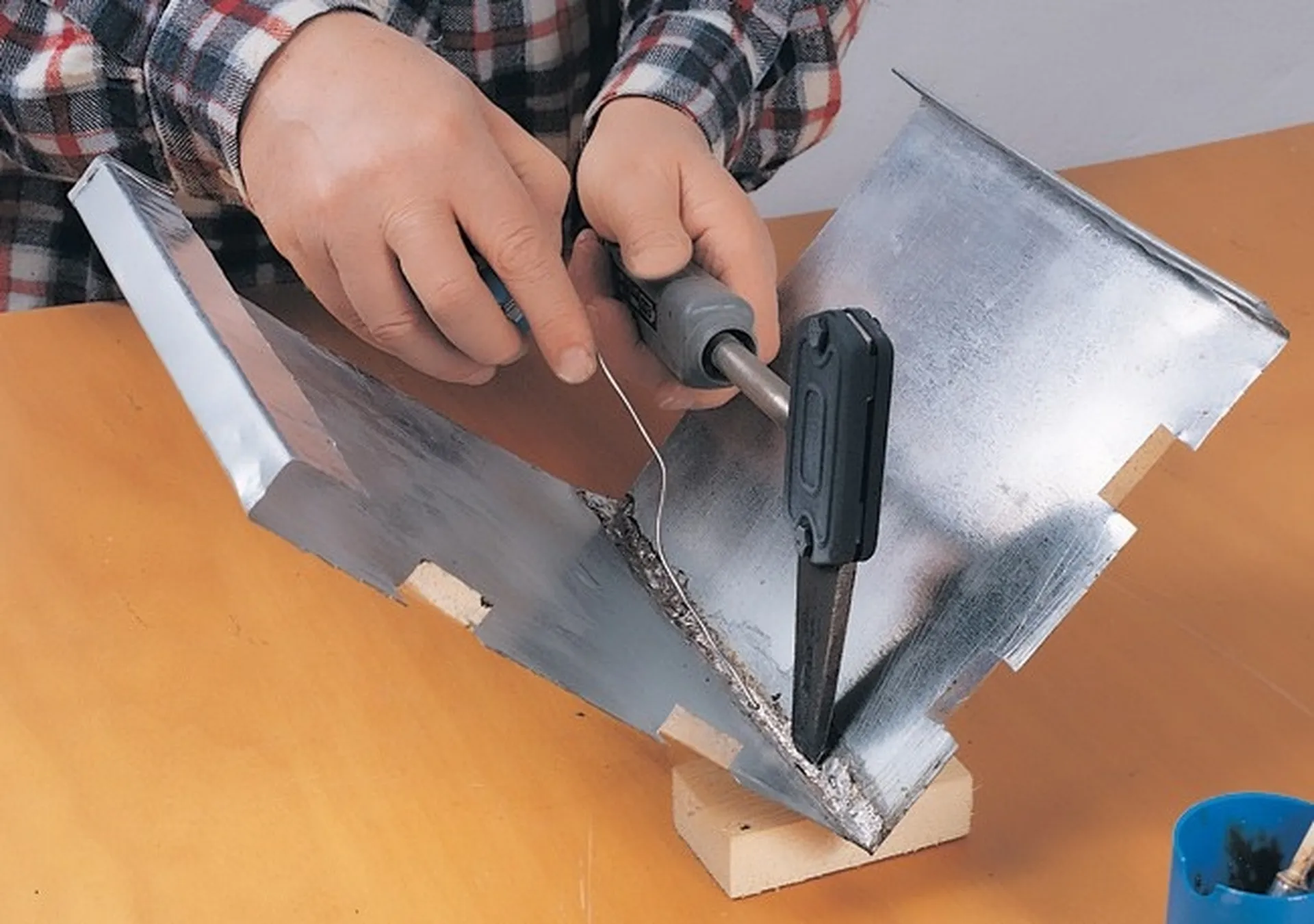

Scegliere il saldatore elettrico a stagno rapido o istantaneo, comunemente chiamato anche a pistola appunto per la sua forma, significa volere saldare qualcosa di abbastanza voluminoso e sicuramente non adatto per fare riparazione su piccole piastre di circuito stampato, appunto perché questo saldatore non permette una grossa manualità vista le dimensione, oltre alla punta non proprio sottile e quindi non precisa. Infatti la punta di questo saldatore non è altro che un filo di rame doppio rivestito in acciaio a una forma a V, collegato ad un trasformatore posto nell'impugnatora della pistola. Sulla stessa impugnatura, come se fosse un trapano a batterie, c'è un pulsante che una volta premuto riscalda la punta con la corrente elettrica che alimenta il saldatore. Si chiamano istantanei perché la punta si riscalda molto rapidamente ma solo quando si preme il pulsante. Il restante tempo di inattività restano spenti. A differenza di quelli a resistenza che sono sempre pronti una volta connessi alla corrente elettrica.Ricordiamo che la punta va sempre inumidita con un panno o una spugnetta per pulire la punta dalle scorie di stagno delle precedenti saldature.

Come si effettua una saldatura

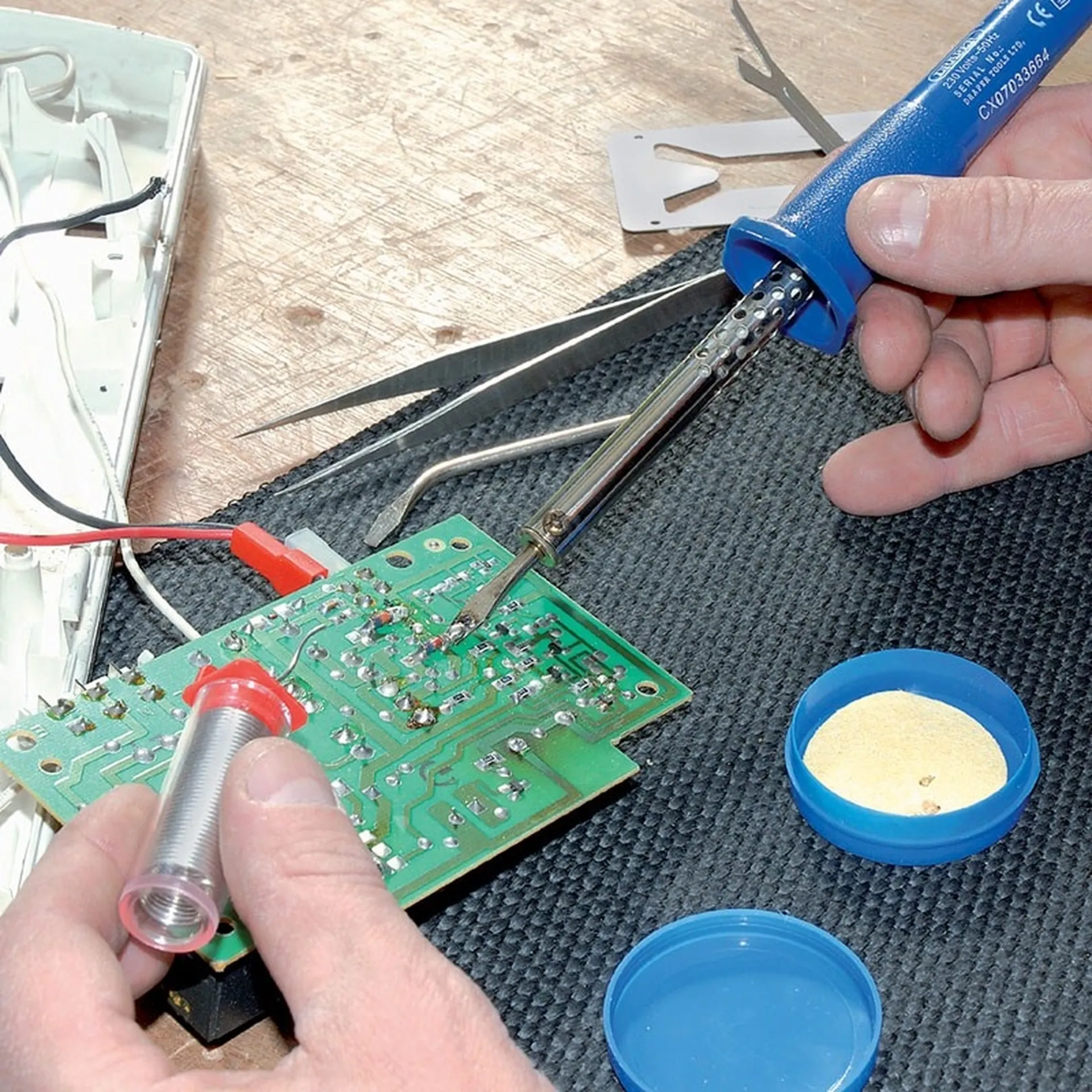

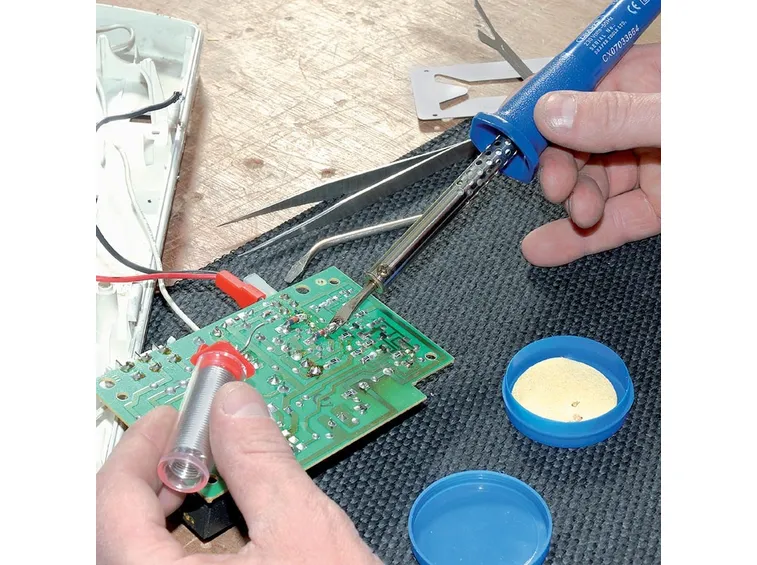

Tenendo in considerazione quanto sopra indicato e aver scelto il saldatore a stagno più consono alle nostre operazioni, per effettuare una la saldatura perfetta bisogna tener presente poche ma importanti considerazioni. La punta del saldatore va messa a contatto con la zona del componente da saldare e si fa scivolare il filo di stagno sopra le due parti per uno/due secondi, in modo da vedere una specie di giunto. In questa fase si deve cercando di non urtare con lo stagno la punta del saldatore ma solo il corpo del componente da saldare per evitare di effettuare saldature non buone, in gergo dette "fredde". Ricordarsi, una volta imbevuta la spugnetta con acqua, di pulire la punta dove si forma sempre un po' di residui neri lasciati dal flussante dello stagno già usato in precedenza. Quindi basta passarlo sulla spugnetta per eliminarlo del tutto e riavere una punta pulita per nuove saldature.

Domande frequenti

Qual è la differenza principale tra un saldatore a resistenza e uno istantaneo?

La differenza fondamentale risiede nel metodo di riscaldamento e nell'uso specifico. Il saldatore a resistenza mantiene la punta costantemente calda non appena collegato alla corrente, offrendo stabilità termica ideale per la precisione richiesta nella riparazione di circuiti elettronici e componenti SMD. Al contrario, il saldatore istantaneo (o a pistola) si riscalda rapidamente solo quando si preme il grilletto e rimane freddo negli altri momenti. Questa tecnologia genera molta potenza in breve tempo, rendendolo adatto per saldature voluminose o grandi masse metalliche, ma meno preciso per lavori delicati su micro-componenti.
Perché la punta del saldatore deve essere in rame rivestito e non interamente in acciaio?

Le punte dei saldatori professionali sono realizzate in rame massiccio ricoperto da un sottile strato di acciaio, cromo o nichel per bilanciare conducibilità e durata. Il rame è essenziale perché possiede un'elevata capacità di condurre il calore, garantendo una temperatura costante durante l'uso. Se la punta fosse interamente in acciaio, il calore non si propagherebbe in modo adeguato, causando raffreddamenti rapidi e saldature difettose. D'altra parte, il rame puro verrebbe corroso e danneggiato chimicamente dalla lega saldante nel tempo; il rivestimento protettivo previene questo deterioramento, prolungando la vita utile dello strumento.
Cosa sono le saldature 'fredde' e come si evitano?

Una saldatura fredda è un difetto comune che si verifica quando il metallo fonde senza fondersi correttamente con le superfici da unire, creando un giunto fragile e discontinuo. Per evitarla, è cruciale non toccare mai la punta del saldatore direttamente con il filo di stagno. Invece, la punta deve prima preriscaldare il componente e il piedino da saldare; successivamente, il filo di stagno va applicato sulle due parti calde, non sullo strumento. Questo garantisce che il calore sia trasferito uniformemente, permettendo allo stagno di fluire e legarsi metallurgicamente ai materiali, ottenendo così una connessione elettrica e meccanica solida.
Come si effettua la manutenzione quotidiana della punta del saldatore?

La manutenzione corretta è vitale per la longevità del saldatore. Durante l'uso, la punta tende ad accumulare residui neri dovuti all'ossidazione e al flussante consumato. È indispensabile tenere a portata di mano una spugnetta umida (bagnata con acqua) o un panno speciale. Ogni volta che si interrompe brevemente il lavoro o dopo alcune saldature, bisogna passare delicatamente la punta sulla spugnetta per rimuovere queste scorie. Una punta sporca conduce male il calore e può rovinare i componenti. Non usare mai oggetti abrasivi metallici per pulirla, poiché graffiano il rivestimento protettivo.
Quando è necessario utilizzare una stazione saldante con controllo di temperatura?

Una stazione saldante con regolatore di temperatura e display è indispensabile per lavori professionali o di precisione, specialmente quando si manipolano componenti sensibili come quelli SMD (Surface Mount Device). Questi componenti sono estremamente piccoli e fragili; un eccesso di calore può bruciarli irreparabilmente. Il controllo preciso della temperatura permette di adattare il calore alla specifica lega saldante utilizzata e al tipo di componente. Inoltre, molte stazioni avanzate integrano funzioni aggiuntive come la pistola ad aria calda, necessaria per la rimozione rapida e sicura dei componenti surface mount senza danneggiare la scheda elettronica.
