Caratteristiche principali dei pannelli radianti a pavimento

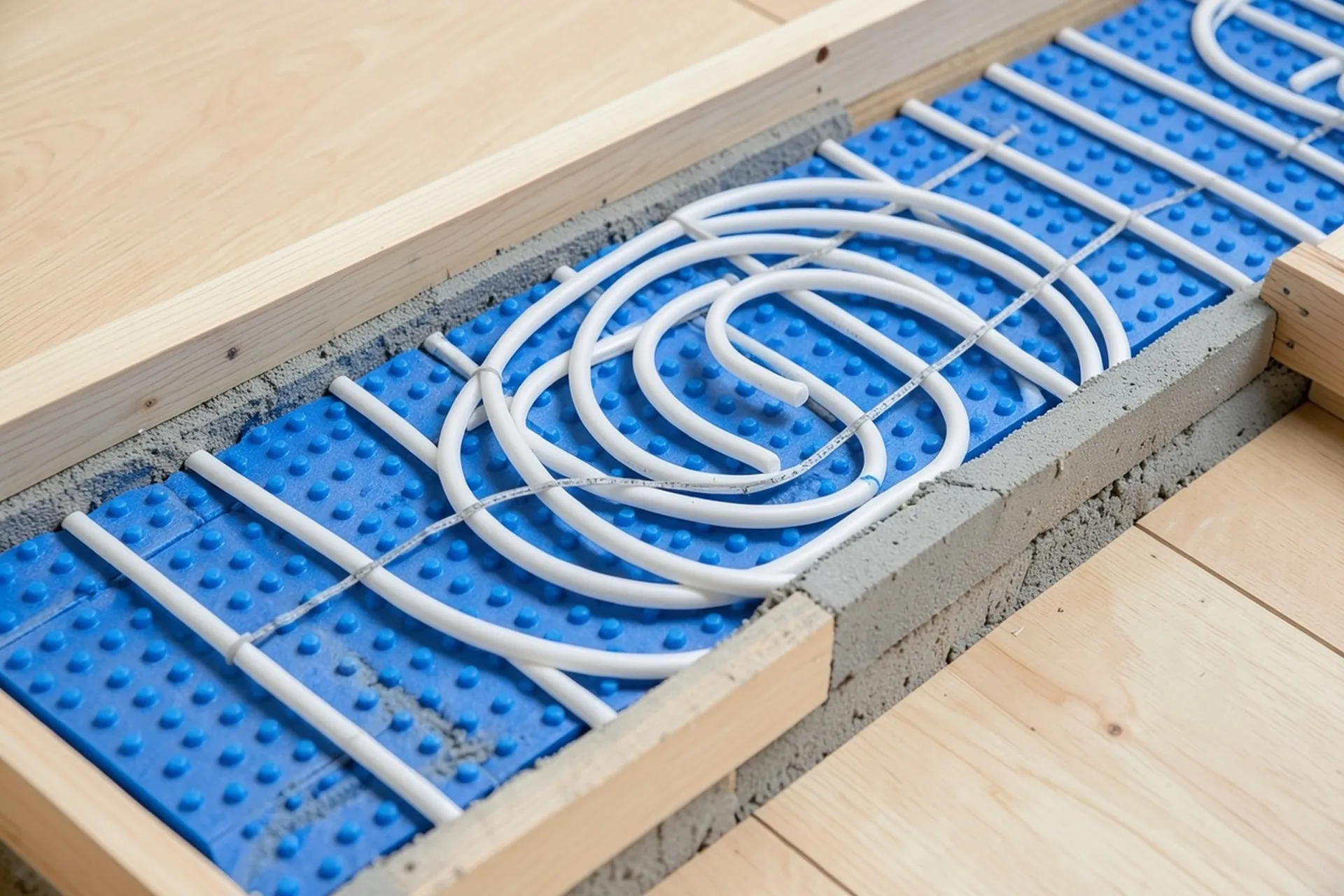

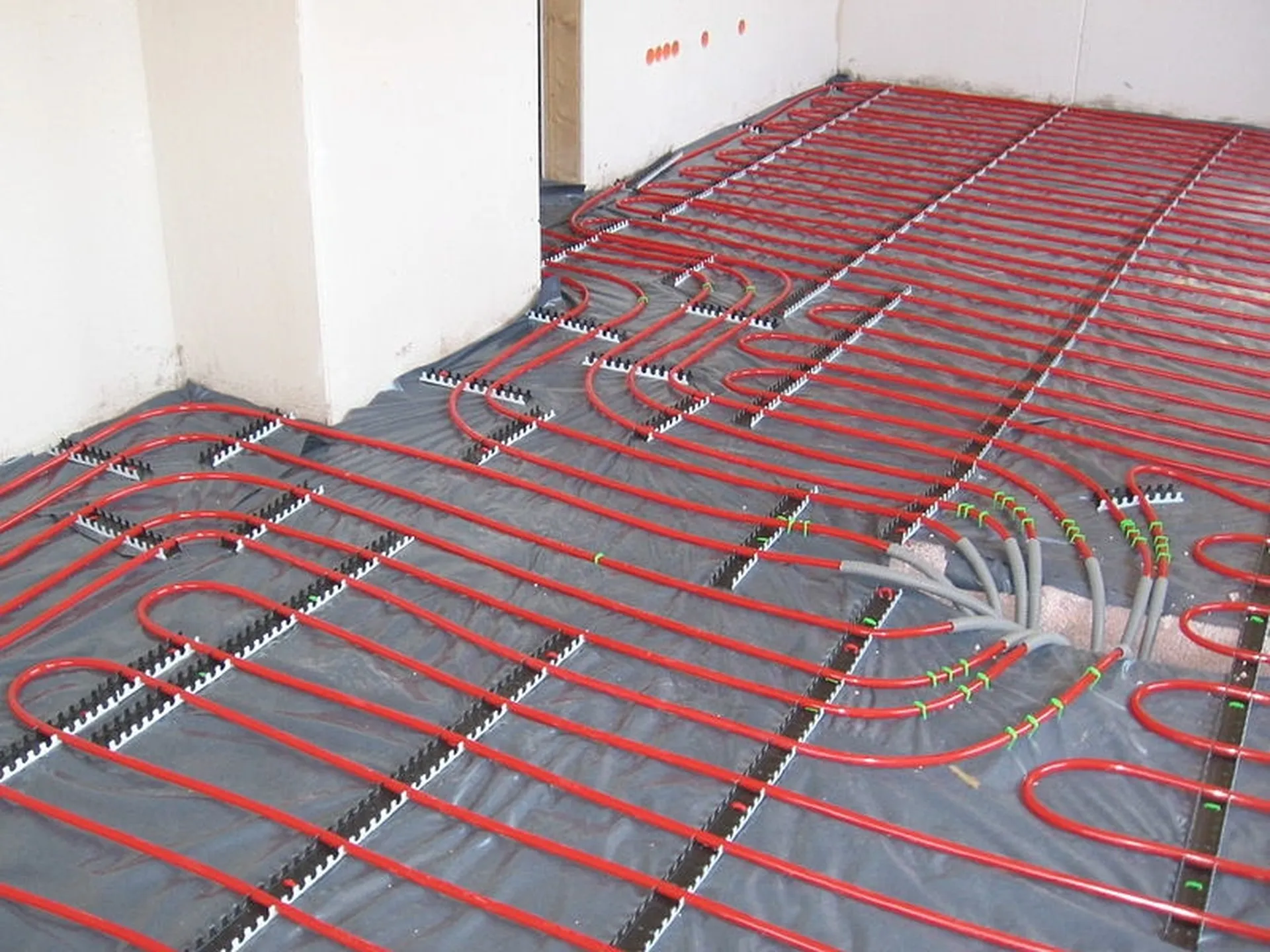

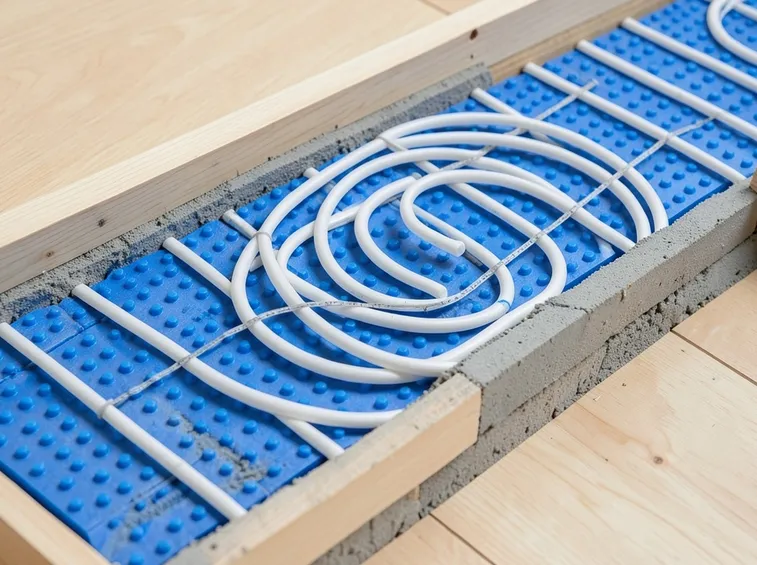

La tipologia di impianto di riscaldamento con pannelli radianti a pavimento sfrutta il calore che proviene da tubature sottostanti. Il funzionamento è basato sulla circolazione di acqua calda a bassa temperatura, tra 30 e 35°C, all'interno di un circuito chiuso che occupa una superficie radiante assai ampia. Esistono anche sistemi che impiegano la corrente elettrica, costituiti da cavi riscaldanti oppure strisce di vario tipo. Tali impianti utilizzano l'effetto Joule, per cui un conduttore attraversato da corrente elettrica produce calore. Le disposizioni fondamentali delle tubature sono due: a spirale, o a chiocciola, in cui il calore è distribuito più uniformemente, e quello a serpentina. Nel primo tipo i tubi di andata sono paralleli a quelli di ritorno. Nel secondo tipo di installazione i tubi sono sistemati a zig-zag.
Scelta dei pannelli radianti a pavimento

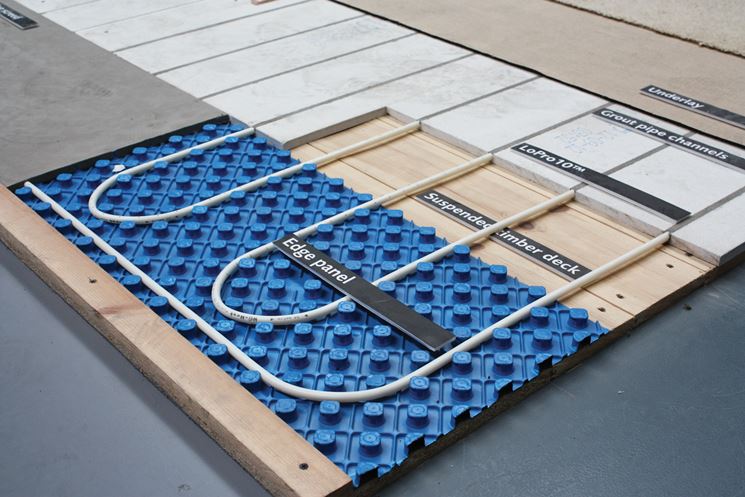

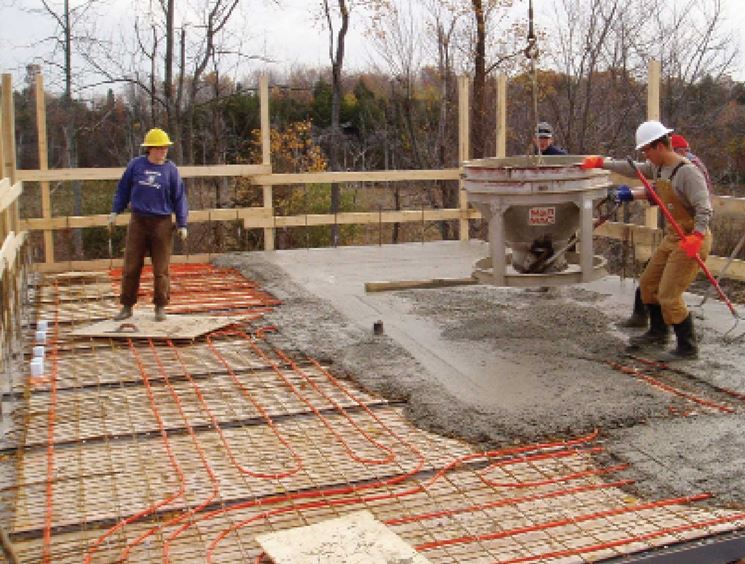

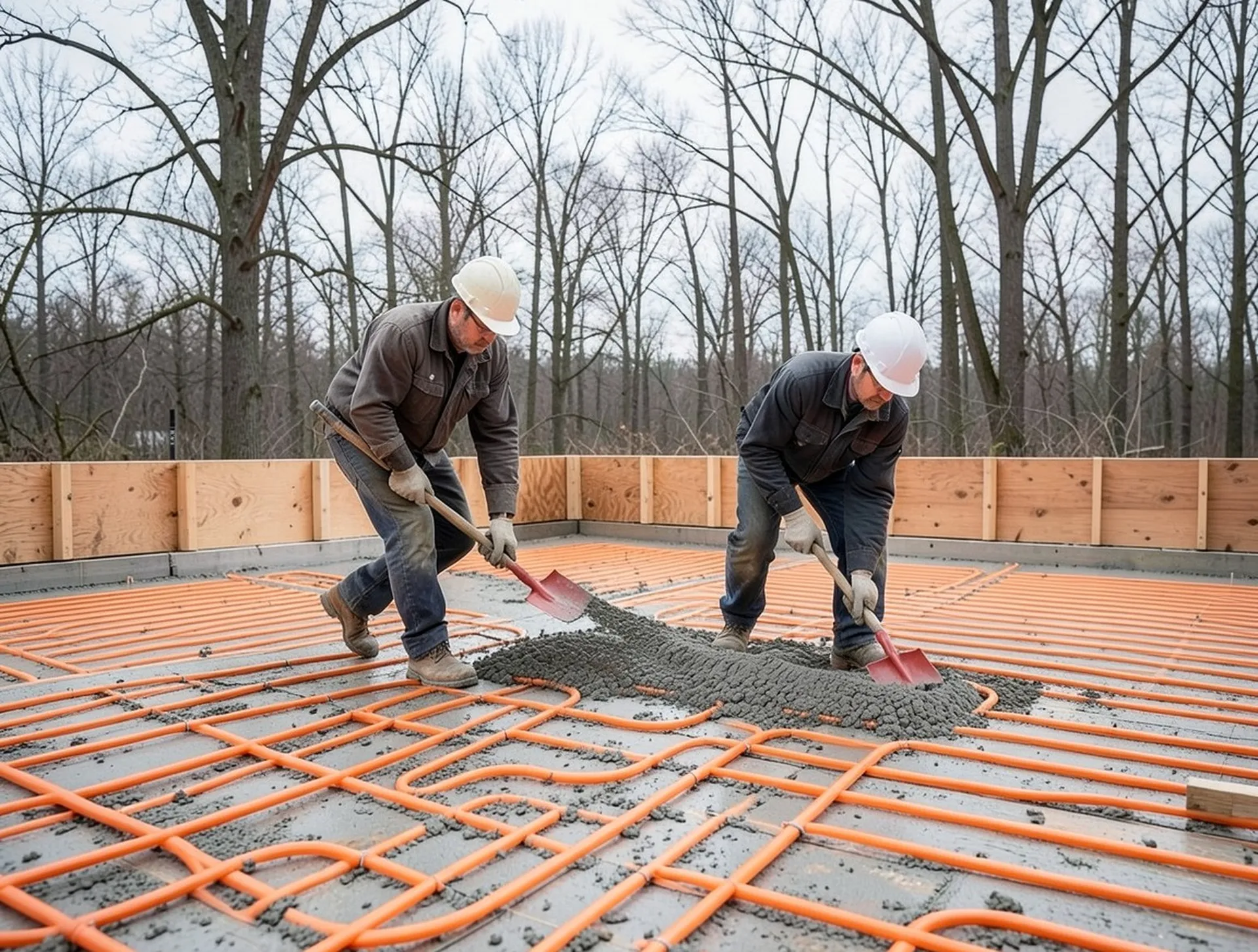

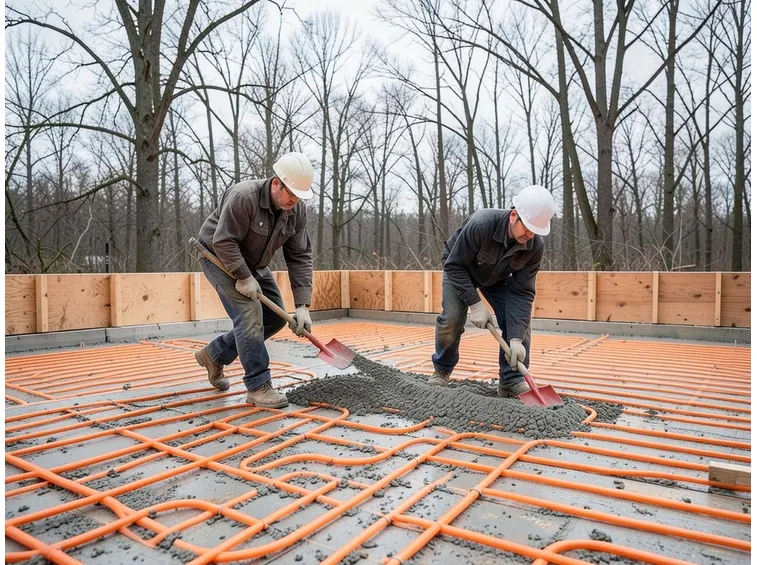

La scelta dei pannelli radianti a pavimento comprende tre strutture. Il Tipo A ha i tubi annegati all'interno del supporto. Il Tipo B presenta i tubi inseriti sotto il supporto. Il Tipo C è formato da tubi annegati dentro uno strato livellante aderente ad un doppio strato di separazione. Il sistema più semplice è il primo, che si realizza installando uno strato di materiale isolante sopra la soletta portante del pavimento. Di solito si utilizzano lastre di polistirene espanso, sia con superficie liscia che sagomata in vari modi. Altri materiali impiegati sono il poliuretano, il sughero ed il legno. I tubi o i conduttori scaldanti sono applicati sopra l'isolante, annegati nel supporto di calcestruzzo. Quindi si esegue il rivestimento con mattonelle, parquet, linoleum, moquette eccetera, secondo le esigenze ed i gusti personali.
Materiali delle tubature dell'impianto di riscaldamento
Negli impianti ad acqua i materiali di cui sono costituiti i tubi sono il polietilene reticolato (PE-X), il polibutilene (PB), il polipropilene (PP) ed il rame. Il PE-X è leggero e flessibile e la posa in opera è semplice. Deve essere dotato di uno strato che lo protegga dalla corrosione a causa dell'ossigeno. I tubi di rame, meno diffusi, sono caratterizzati da una conduttività termica molto alta che offre una grande efficienza dell'impianto. La distanza tra i tubi, che non hanno bisogno di protezione dall'ossigeno, è di 20-25 cm. Il passo di posa varia in base alle esigenze di riscaldamento. Le tubazioni vicine ai muri esterni sono infatti più fitte. Gli impianti realizzati con conduttori elettrici sono installati con maggiore rapidità, grazie alla più semplice lavorabilità. Non hanno bisogno di una caldaia, di tubature o di canna fumaria né di manutenzione. Tuttavia utilizzare la corrente elettrica impone costi di esercizio più alti.
Pro e contro dei sistemi a pannelli radianti
La scelta dei pannelli radianti a pavimento offre un notevole vantaggio economico rispetto ai termosifoni. Poiché l'impianto utilizza acqua a basse temperature, non oltre i 40°C contro i 60-75°C dei sistemi tradizionali, permette un risparmio del 30%. Ci sono tuttavia degli svantaggi, come le spese di installazione più elevate e quelle di eventuale riparazione ancora più alte, in quanto sarebbe richiesto il rinnovo totale della pavimentazione. La progettazione dell'impianto deve essere precisa e personalizzata e questo innalza i costi del servizio. Un altro svantaggio è l'impossibilità di regolazione con aumento e diminuzione veloce della temperatura. Per essere efficienti i pannelli devono funzionare 24 ore su 24. Solo così ci possono essere vantaggi economici. La casa deve quindi essere occupata in ogni ora del giorno e della notte perché l'accensione del sistema solo la mattina o la sera non fa che aumentare la spesa.
Domande frequenti
-
Quanto posso risparmiare effettivamente passando dai termosifoni ai pannelli radianti?L'utilizzo dell'acqua a basse temperature, generalmente tra 30 e 35°C, garantisce un risparmio energetico stimabile intorno al 30% rispetto ai sistemi tradizionali con termosifoni, che richiedono acque a 60-75°C. Questo beneficio è massimizzato quando l'impianto funziona in modo continuativo, sfruttando l'inerzia termica del pavimento. Se invece accendi il sistema solo sporadicamente, i costi aumentano perché il sistema impiega tempo per raggiungere la temperatura desiderata, annullando spesso il vantaggio economico iniziale.
-
Quali sono i diversi tipi di installazione dei tubi nei pannelli radianti?Esistono principalmente tre tipologie di struttura per l'installazione. Il Tipo A prevede i tubi annegati direttamente nello strato di supporto, risultando la soluzione più semplice e comune. Il Tipo B inserisce i tubi sotto il supporto, mentre il Tipo C li annega in uno strato livellante posto sopra un doppio strato di separazione. Inoltre, la disposizione geometrica dei tubi può essere a spirale (o chiocciola) per una distribuzione uniforme del calore, oppure a serpentina (zig-zag), influenzando l'efficienza termica locale.
-
È possibile installare pannelli radianti elettrici senza caldaia?Sì, esistono sistemi alimentati a corrente elettrica che utilizzano cavi conduttori o strisce riscaldanti basandosi sull'effetto Joule. Questi impianti offrono vantaggi significativi in termini di velocità di installazione e semplicità di lavorazione, poiché eliminano la necessità di caldaie, tubature idrauliche o camini. Tuttavia, il costo dell'energia elettrica rende le spese di esercizio notevolmente più alte rispetto agli impianti ad acqua, rendendoli meno convenienti per il riscaldamento principale di grandi superfici nel lungo periodo.
-
Come devo gestire la manutenzione e le eventuali riparazioni?Gli impianti ad acqua richiedono controlli periodici per verificare l'integrità delle tubazioni e la pressione del circuito. I tubi in PE-X necessitano di una barriera anti-ossigeno per prevenire la corrosione, mentre quelli in rame sono più resistenti ma costosi. Il punto critico riguarda le riparazioni: se si verifica una perdita sotto il pavimento, è quasi sempre necessario rompere e rinnovare l'intera pavimentazione, con costi elevatissimi. Per questo motivo, la qualità dell'installazione e la precisione nella progettazione sono fondamentali per evitare interventi futuri invasivi.
-
Posso usare qualsiasi tipo di pavimento sopra i pannelli radianti?Il rivestimento finale deve essere compatibile con la conduzione termica del sistema. Mattonelle, gres porcellanato e pietra sono ideali perché trasmettono il calore rapidamente. Anche parquet, linoleum e moquette possono essere utilizzati, purché abbiano una bassa resistenza termica; spessori eccessivi o materiali troppo isolanti riducono l'efficienza dell'impianto. È fondamentale rispettare le specifiche del produttore del pannello radiante riguardo allo spessore massimo della pavimentazione per garantire un corretto trasferimento del calore verso l'ambiente interno.
