Come si presenta un tester analogico?

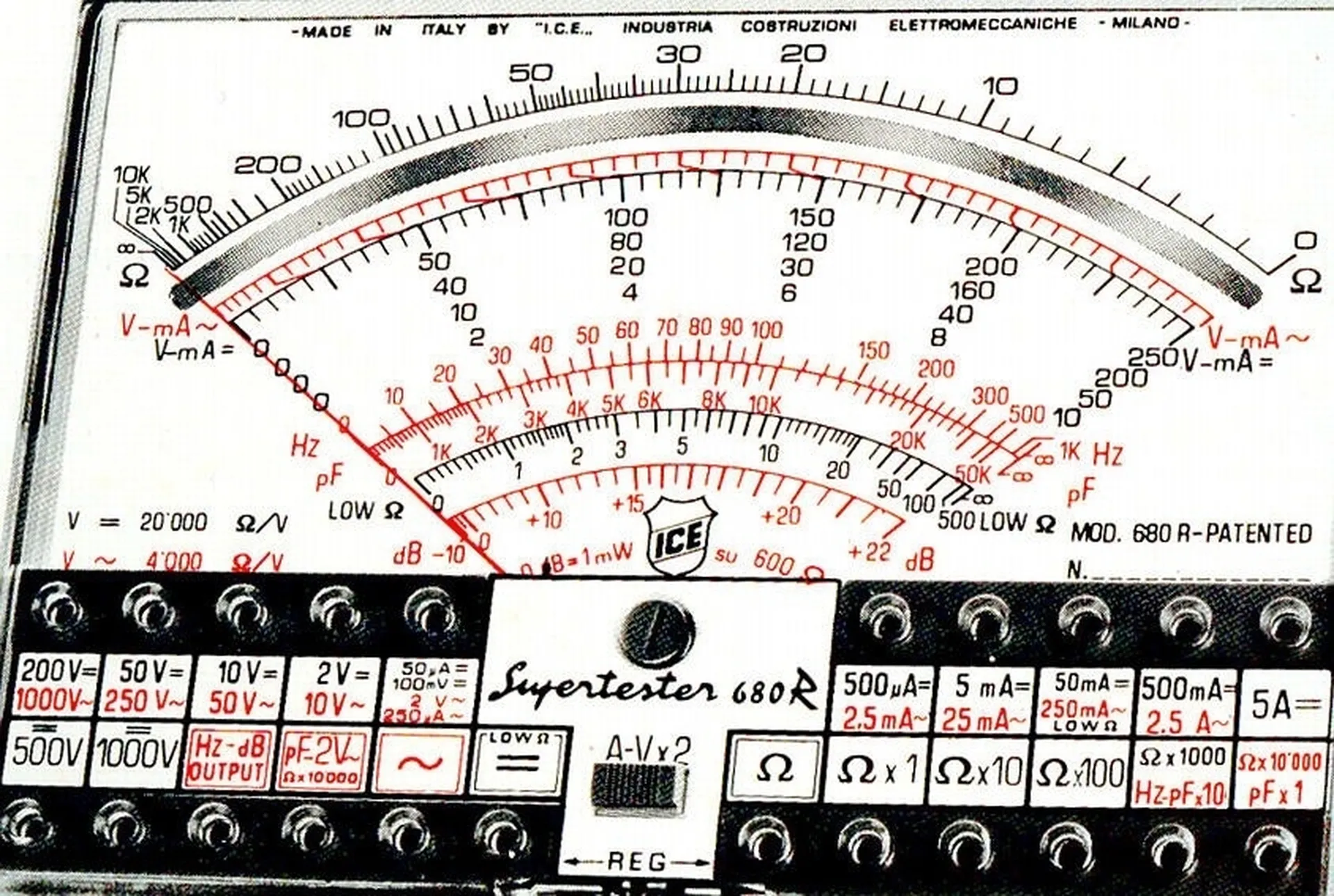

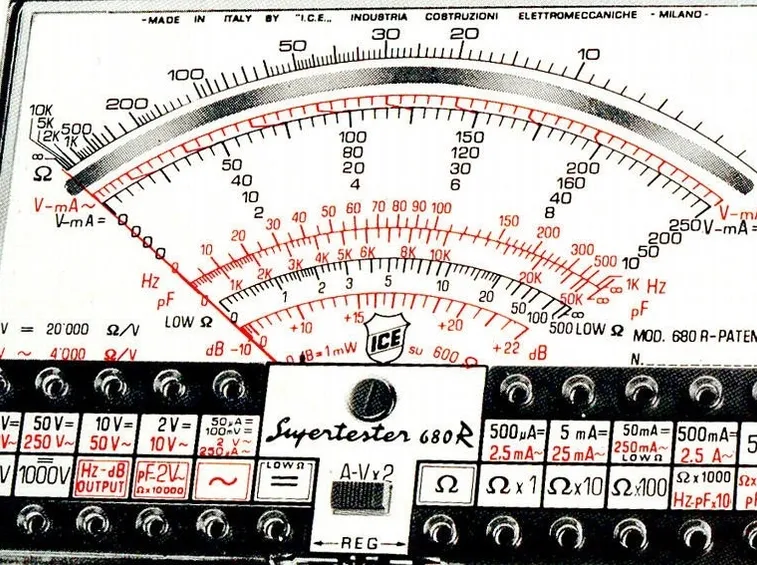

Un tester analogico si presenta solitamente suddiviso in due grandi aree. La prima, composta da una ghiera che consente di selezionare la tipologia di misura che si desidera effettuare (tensione, corrente, resistenza, etc), la seconda, da un quadrante con delle scale graduate ed un indicatore mobile che permette di leggere il risultato della misurazione. Esteticamente è molto simile ai più diffusi tester digitali sebbene non sia presente un display ma il quadrante appena descritto. Di norma ha dimensioni alquanto contenute e risulta facilmente gestibile con una sola mano. Sul pannello frontale sono presenti gli ingressi dove inserire i puntali (solitamente dai colori standard rosso e nero) che poi andranno a creare il collegamento con il circuito sul quale verrà effettuata la misurazione.
Utilizzo del tester analogico per misurare una tensione
Uno degli utilizzi abituali di un tester consiste nella misurazione di tensione. Spesso si ha necessità di conoscere quale sia la differenza di potenziale tra due punti di una rete elettrica o di un circuito elettronico. Prima di passare alla fase operativa bisogna collegare opportunamente i due puntali in modo corretto: quello nero va inserito nell’ingresso COM mentre quello rosso dove è riportato il simbolo V di tensione. A questo punto bisognerà ruotare la ghiera centrale nella sezione ACV o DCV a seconda se la tensione che andremo a misurare sia alternata o continua. Inoltre si andrà a configurare la posizione corretta del selettore in relazione al valore massimo (cosiddetto valore di fondo scala) tale da evitare che la misura da noi effettuata superi tale valore.
Come effettuare una misura di corrente

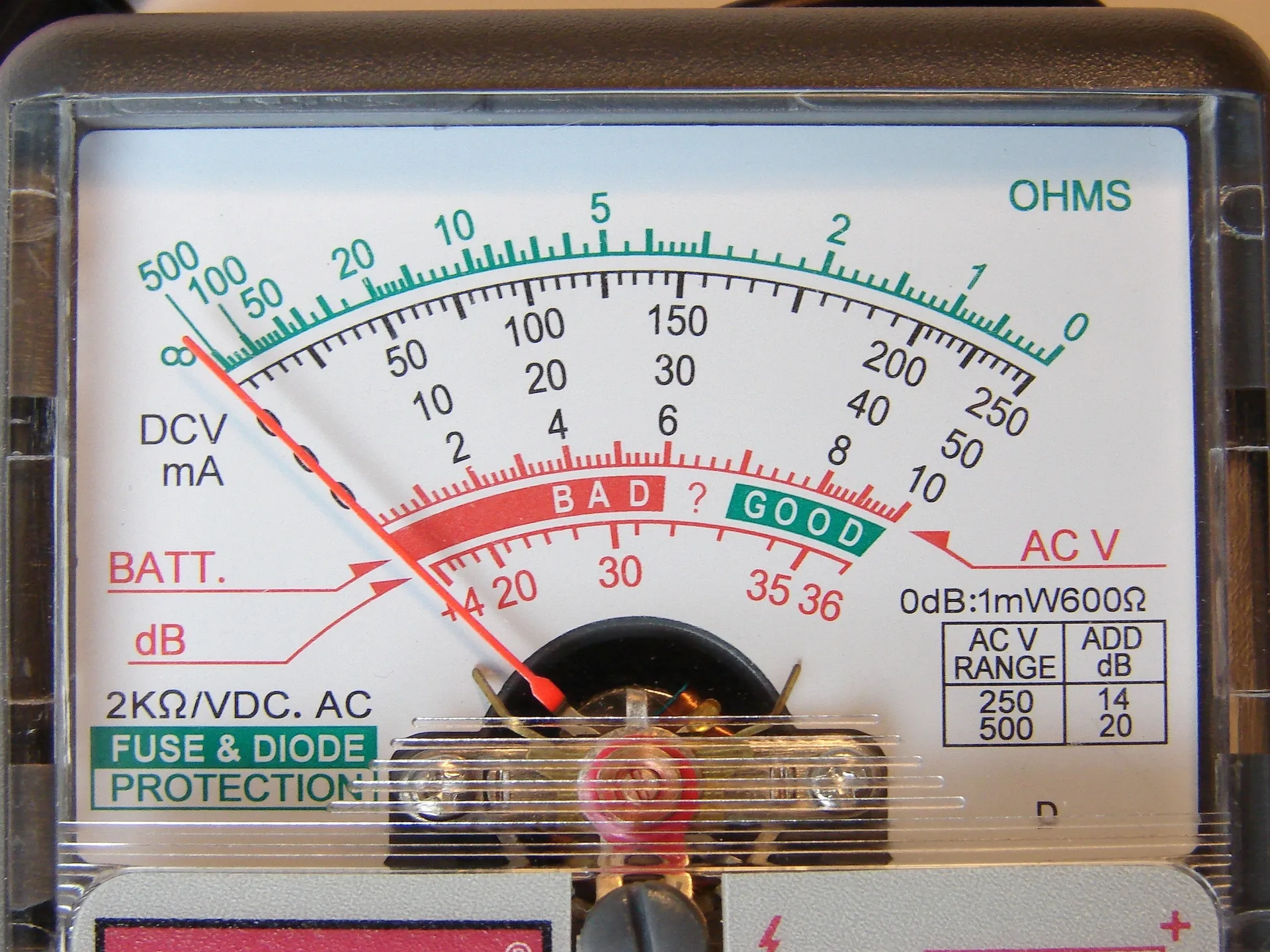

Misurare una corrente equivale a misurare la quantità di carica elettrica che attraversa una sezione di un determinato conduttore nell’unità di tempo. Per operare in tal senso bisognerà collegare il puntale nero alla porta COM del tester mentre quello rosso alla porta col simbolo A (Ampere, ovvero l’unità di misura internazionale della corrente elettrica). Quasi tutti i modelli di tester analogici presentano una superficie a specchio in corrispondenza del quadrante. Tale accorgimento serve per evitare il cosiddetto errore di parallasse. Per rilevare la misurazione corretta è necessario porsi di fronte allo strumento e far sì che l’ago coincida con la sua immagine riflessa nella superficie suddetta. Tale accorgimento eviterà di incorrere in grossolani errori di misurazione tipici dei principianti.
Come misurare una resistenza
Spesso, soprattutto chi si occupa di elettronica, ha necessità di dover misurare valori di resistenza elettrica. Tale grandezza fisica è data dal rapporto tra la tensione V e la corrente I in un dato conduttore in un determinato istante di tempo. Fisicamente può essere intesa come l’opposizione offerta da un materiale rispetto al passaggio di cariche elettriche (elettroni) al suo interno. Questa tipologia di misurazione viene spesso utilizzata per verificare la continuità di un conduttore come, ad esempio, un cavo elettrico. Piazzati i puntali alle sue estremità, si effettua una misurazione della sua resistenza. Nel caso si rilevi una resistenza "infinita" ciò significa che il cavo ha un’interruzione al suo interno. Viceversa, una resistenza "nulla" garantisce che il cavo è perfettamente integro e non presenta interruzioni.
Domande frequenti
-
Come si collegano correttamente i puntali del tester analogico per misurare la tensione?Per misurare la tensione, inserisci il puntale nero nell’ingresso contrassegnato con "COM" e il puntale rosso nell’ingresso indicato dal simbolo "V". Successivamente, ruota la ghiera centrale selezionando la sezione appropriata: "ACV" per le tensioni alternate (come quelle domestiche) o "DCV" per le tensioni continue (come quelle delle batterie). È fondamentale impostare un valore di fondo scala superiore al valore massimo atteso per evitare di danneggiare lo strumento o ottenere letture errate. Questa configurazione garantisce una lettura sicura e precisa della differenza di potenziale tra i due punti del circuito.
-
Cos'è l'errore di parallasse e come si corregge sulla lancetta del tester?L'errore di parallasse è un difetto di lettura causato dall'angolo visuale con cui si osserva la lancetta rispetto al quadrante. I tester analogici professionali includono una superficie a specchio sotto la lancetta proprio per evitarlo. Per ottenere una misurazione corretta, posiziona lo strumento in modo che tu possa vedere la lancetta e la sua riflessione nello specchio sovrapposte perfettamente. Se vedi la lancetta e la sua immagine separate, stai leggendo da un angolo sbagliato. Allineandole, elimini l'errore ottico e ottieni il valore esatto indicato dalla scala graduata.
-
Quali passaggi seguire per misurare l'intensità di corrente con un tester analogico?Per misurare l'amperaggio, collega il puntale nero alla presa "COM" e il puntale rosso alla presa specificata per la corrente, solitamente contrassegnata con "A" (Ampere). A differenza della tensione, la misurazione della corrente richiede quasi sempre di interrompere il circuito per inserire lo strumento in serie. Assicurati di selezionare il range di misura giusto sulla ghiera prima di collegare i puntali; iniziare con il valore più alto possibile ti protegge da picchi improvvisi. Una volta effettuato il collegamento, leggi il valore sul quadrante facendo attenzione all'allineamento della lancetta con il suo riflesso sullo specchio per massimizzare la precisione.
-
Come si interpreta il valore di resistenza per verificare la continuità di un cavo?La resistenza misura l'opposizione al flusso di corrente. Per testare la continuità di un cavo, tocca le estremità del conduttore con i puntali del tester impostato sulla scala delle resistenze (Ohm). Se il tester indica una resistenza vicina allo zero (o "nulla"), il cavo è integro e conduce correttamente. Al contrario, se la lettura mostra una resistenza "infinita" (spesso indicata con il simbolo infinito ∞ o fuori scala), significa che c'è un'interruzione interna nel filo o un contatto rotto. Questa verifica è essenziale per diagnosticare guasti elettrici senza sostituire componenti ancora funzionanti.
-
Quali precauzioni prendere per non danneggiare un tester analogico durante le misure?I tester analogici sono sensibili agli eccessi termici ed elettrici. Prima di ogni misura, assicurati sempre di aver selezionato il range di grandezza (voltage, current, resistance) più alto disponibile se non conosci il valore approssimativo, per evitare di "battere" la lancetta contro il fermo. Non usare mai la scala delle resistenze per misurare tensioni attive, poiché potresti bruciare il meccanismo interno. Inoltre, quando non lo usi, sposta sempre il selettore sulla posizione di spegnimento o su un range di tensione alternata alto per proteggere lo strumento da scariche accidentali. Maneggialo con cura per evitare urti che potrebbero deformare l'ago calibrato.
