Caratteristiche generali delle viti a ricircolo di sfere

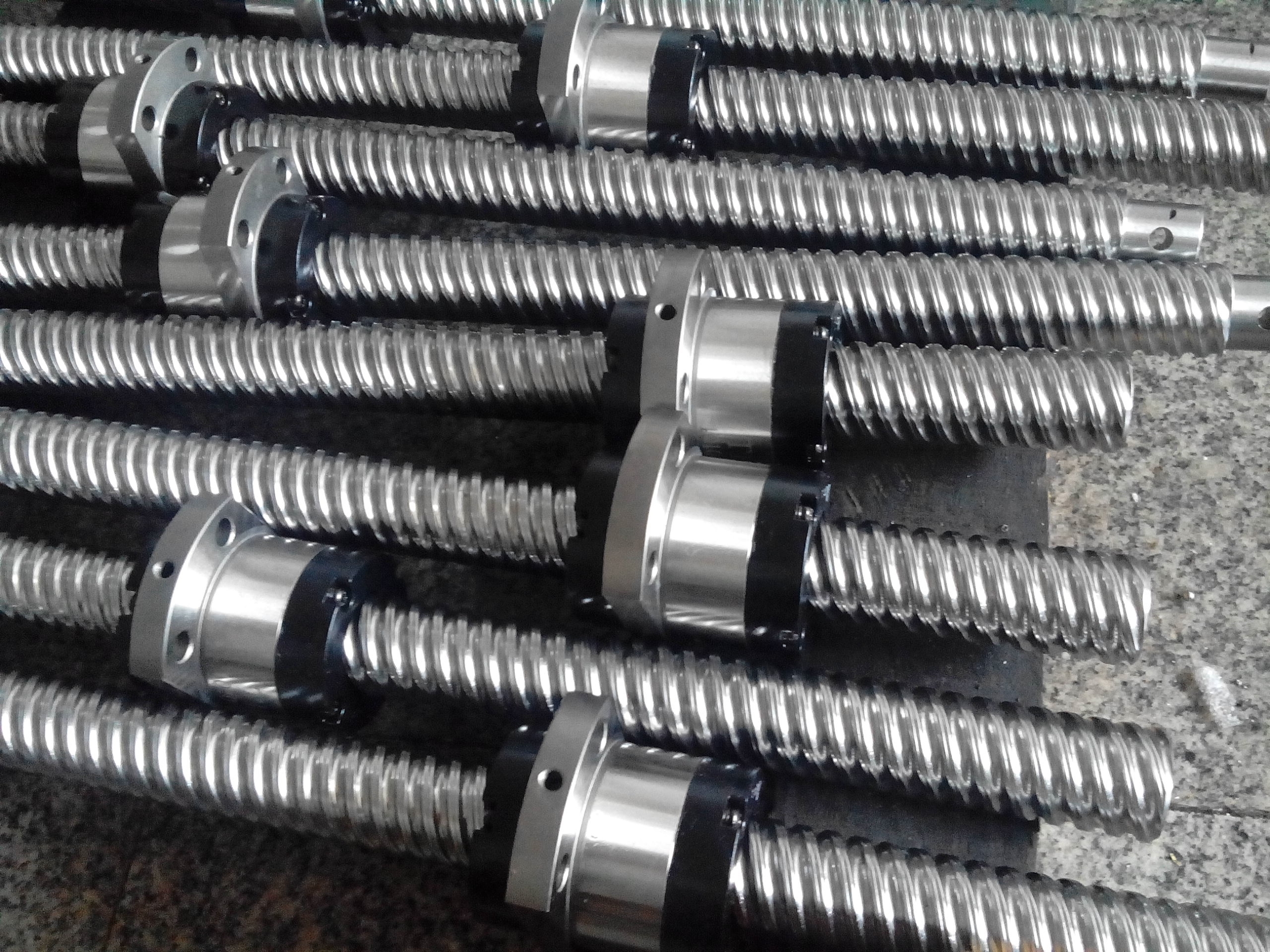

Le viti a ricircolo di sfere sono degli organi meccanici che convertono un moto rotatorio in un moto traslatorio (o lineare) e/o viceversa. Sono formate da un albero filettato e da una chiocciola con ricircolo di sfere interno o esterno. Queste viti sono molto utilizzate nelle macchine industriali ed in quelle applicazioni che richiedono efficienza, precisione e possibilità di invertire il movimento. Le viti a ricircolo di sfere rullate sono prodotte mediante rullatura a freddo dell'albero filettato (cioè deformazione plastica) invece che per tornitura e rettifica e forniscono buone prestazioni in termini di precisione. La chiocciola è realizzata tramite operazione di tornitura. Le migliori viti a ricircolo di sfere sono quelle rettificate. Hanno costi e precisione maggiori e sono impiegate in settori dell'alta tecnologia, in applicazioni che richiedono le massime prestazioni.

Funzionamento, rendimento e durata delle viti

Il funzionamento delle viti a ricircolo di sfere si differenzia da quello delle classiche viti trapezie. In queste ultime il moto è realizzato tramite lo strisciamento di due superfici, filetto vite-madrevite, invece nelle viti a ricircolo avviene mediante il rotolamento di un insieme di sfere poste tra l'albero filettato e la rispettiva chiocciola. In questo caso l'attrito è volvente, molto minore in confronto a quello radente delle viti trapezie. I vantaggi delle viti a ricircolo di sfere rispetto alle tradizionali comprendono un rendimento elevato, superiore al 90%, che richiede minore potenza motrice e, di conseguenza, comporta costi di esercizio più bassi. Queste viti assicurano lunga durata nel tempo, grazie ad una notevole accuratezza del processo produttivo, alla qualità dei materiali ed ai trattamenti termici a cui sono sottoposte.

Caratteristiche delle migliori viti a ricircolo di sfere

La ridotta quantità di attrito prodotto dà a queste viti altre importanti caratteristiche tecniche tra cui una maggiore velocità di funzionamento, senza eccessiva produzione di calore. Le viti generano bassi livelli di rumore anche in caso di movimenti veloci e con alti carichi. Al contrario delle viti trapezie tradizionali, nelle viti a ricircolo di sfere la forza iniziale per vincere l'attrito in fase di avviamento è bassa e rimane quasi costante. Questo determina un movimento più fluido grazie all'attrito di tipo volvente. La precisione delle viti, con un passo molto accurato, è garantita da controlli con dispositivi laser. Uno specifico pre-carico ed un particolare profilo ad arco gotico delle piste di srotolamento determina ridotti giochi assiali ed alta rigidezza. La resistenza ai carichi assiali garantisce una lunga vita d'esercizio.

Campi di applicazione delle viti e sistemi di ricircolo

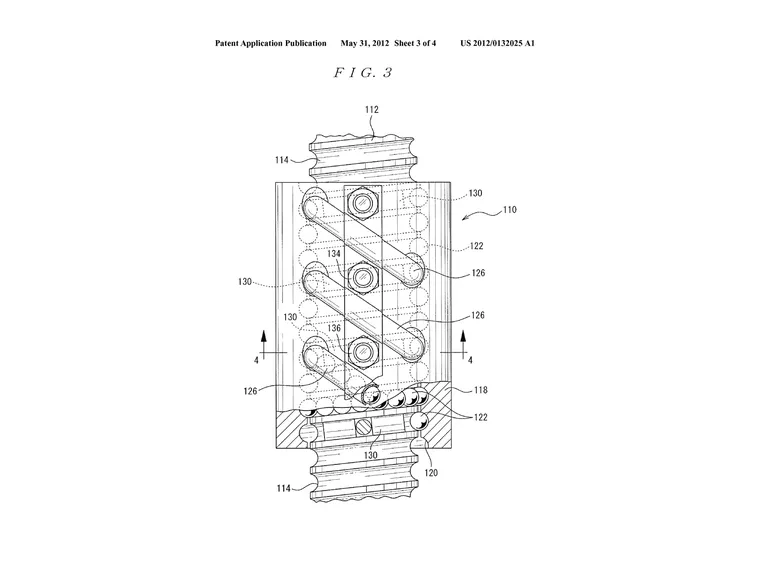

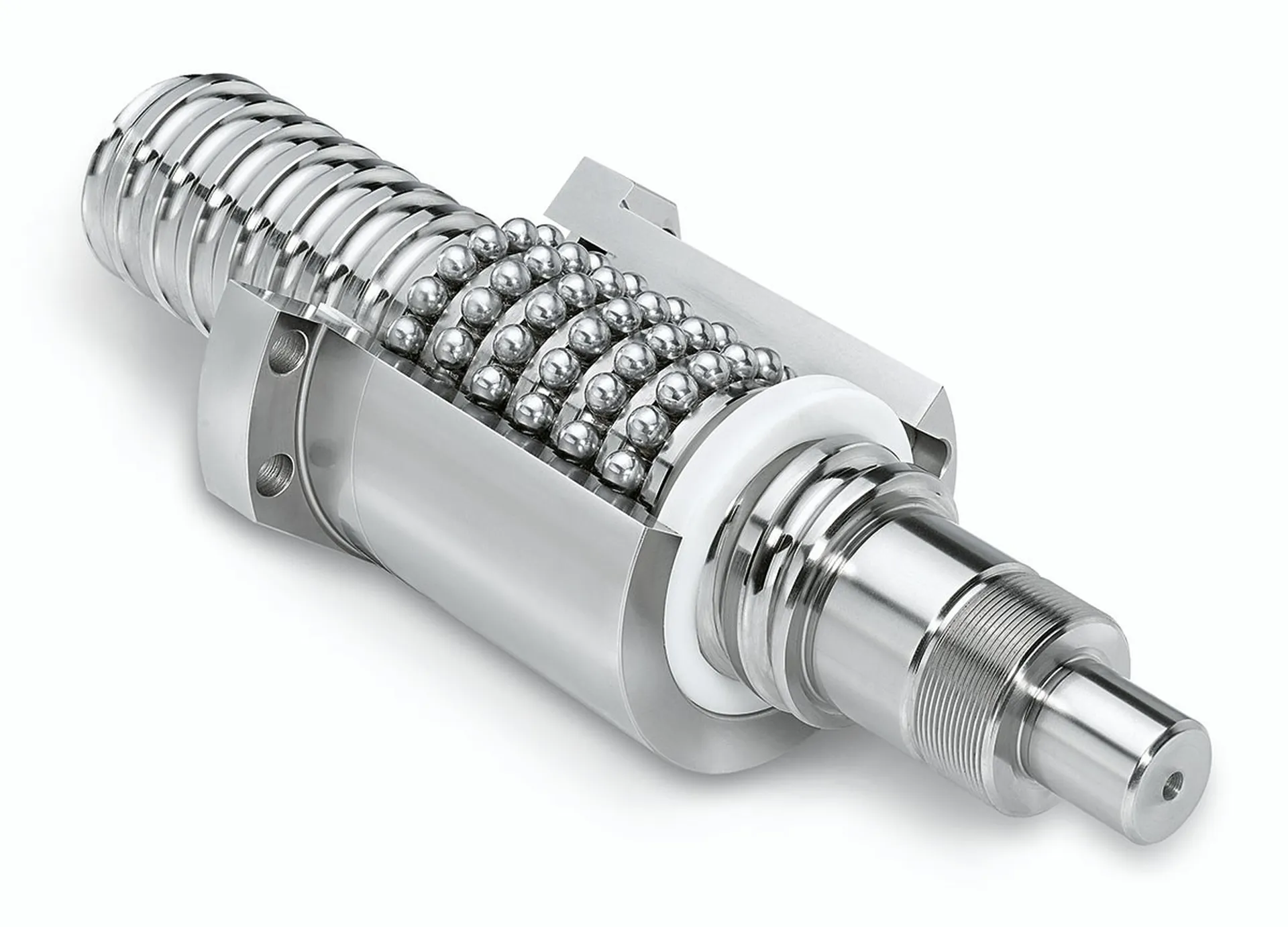

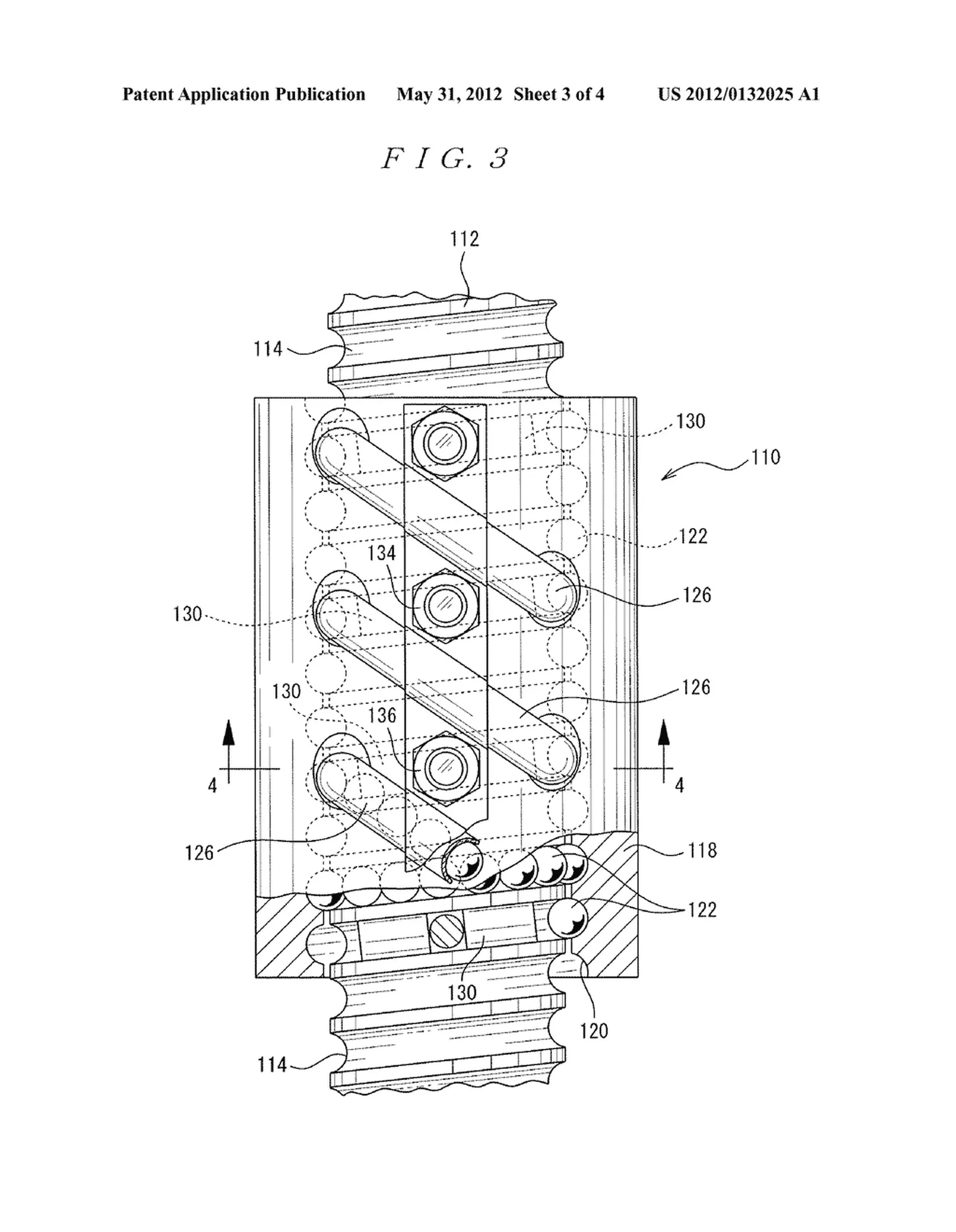

I settori di applicazione delle migliori viti a ricircolo di sfere comprendono le macchine a controllo numerico come fresatrici, torni ed alesatrici, macchine di precisione come piallatrici, saldatrici e trapani. Sono anche utilizzate in macchine elettroniche come laser e robot. Tra le macchine industriali abbiamo quelle per la stampa, quelle tessili, quelle per la lavorazione del legno e per imballaggio. Inoltre queste viti sono utilizzate per dispositivi medicali, cancelli automatici ed elevatori. Il sistemi di ricircolo esterno hanno sfere che si muovono sulla pista di rotolamento per tutta la lunghezza, escono da un estremo e rientrano da quello opposto tramite un percorso posizionato all'esterno, formato da un tubicino deviatore in acciaio. Il sistema interno ha la pista di rotolamento divisa in diversi ricircoli che vengono percorsi dalle sfere a ciclo chiuso. Dopo ogni giro le sfere sono riportate all'inizio con un tassello deviatore.

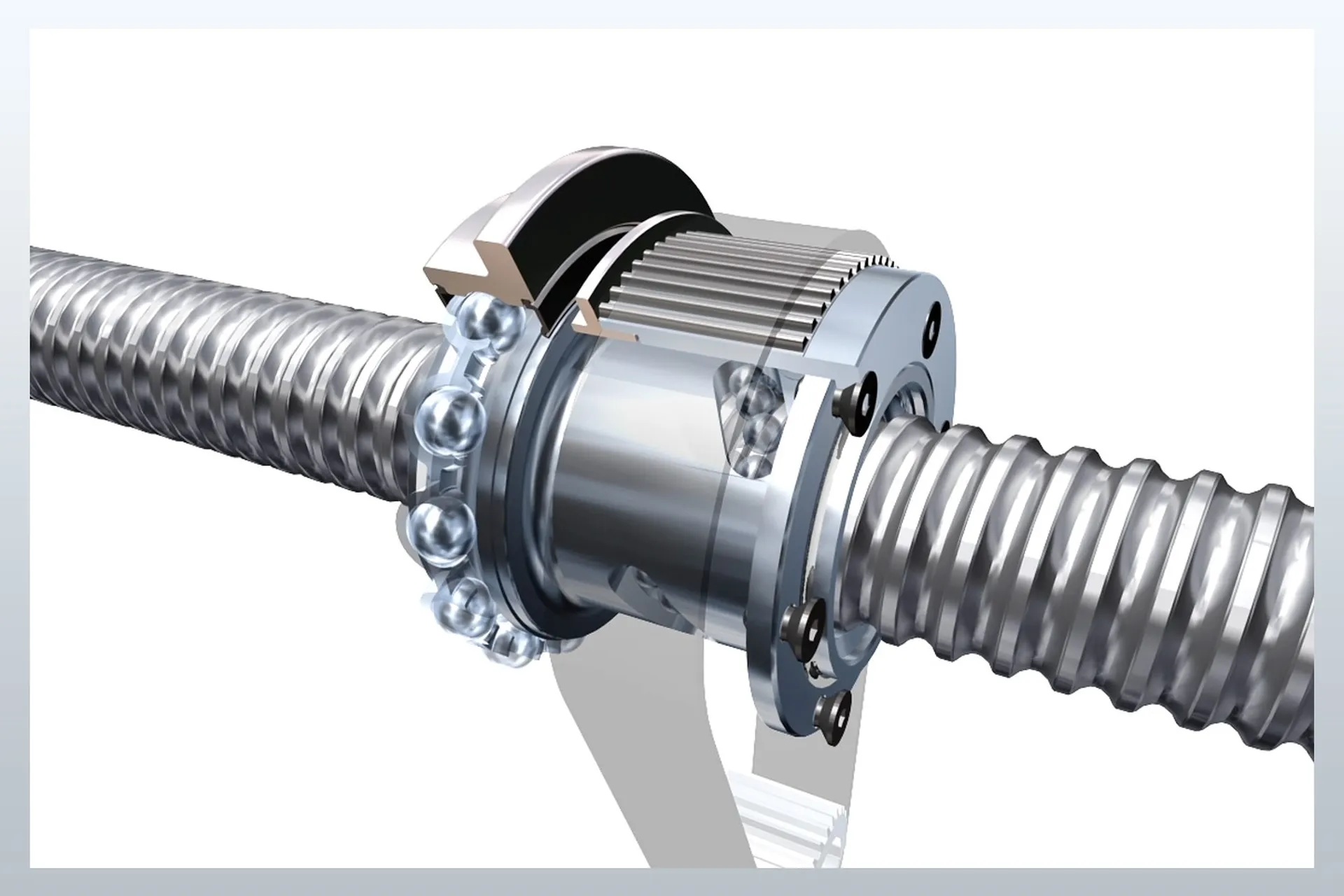

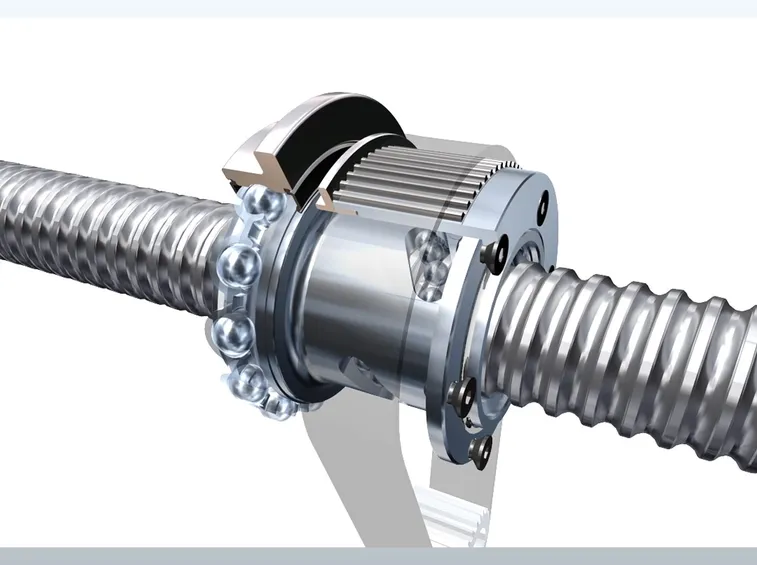

Vite a ricircolo di sfere in un autoveicolo

Domande frequenti

Qual è la differenza principale tra viti a ricircolo di sfere e viti trapezie?

La differenza fondamentale risiede nel tipo di attrito generato durante il movimento. Nelle viti trapezie tradizionali, il moto si ottiene tramite lo strisciamento diretto tra il filetto della vite e quello della madrevite, generando un attrito radente elevato. Al contrario, le viti a ricircolo di sfere utilizzano delle palline interposte tra l'albero filettato e la chiocciola; il moto avviene quindi per rotolamento. Questo meccanismo riduce drasticamente l'attrito, aumentando l'efficienza energetica, la velocità operativa e la precisione, rendendole ideali per applicazioni di alta tecnologia e automazione industriale.
Perché le viti a ricircolo di sfere sono preferite nelle macchine CNC?

Nelle macchine a controllo numerico (CNC) come fresatrici e torni, la precisione millimetrica e la ripetibilità del movimento sono cruciali. Le viti a ricircolo di sfere garantiscono una precisione elevatissima, spesso verificata con dispositivi laser, e presentano giochi assiali minimi grazie a specifici pre-carichi e profili gotici. Inoltre, il loro rendimento supera il 90%, permettendo movimenti fluidi e rapidi senza surriscaldamento eccessivo. Questa combinazione di rigidità, basso attrito e alta accuratezza rende indispensabili questi componenti per garantire la qualità del lavoro sulle macchine utensili di precisione.
Come funziona il sistema di ricircolo delle sfere?

Esistono due configurazioni principali per il ritorno delle sfere: interna ed esterna. Nel sistema interno, le sfere percorrono cicli chiusi all'interno della chiocciola stessa, venendo riportate all'inizio del percorso da un tassello deviatore dopo ogni giro. Nel sistema esterno, le sfere escono dalla pista di rotolamento principale e vi rientrano dall'estremità opposta attraverso un tubo deviatore in acciaio montato esternamente. Entrambi i sistemi permettono il continuo ricircolo delle sfere, mantenendo costante l'efficienza del movimento traslatorio senza bloccare il flusso meccanico.
Quali sono i vantaggi energetici di queste viti rispetto a quelle tradizionali?

Grazie all'attrito volvente, le viti a ricircolo di sfere offrono un rendimento meccanico superiore al 90%, contro una percentuale nettamente inferiore delle viti trapezie soggette a strisciamento. Questo significa che per ottenere lo stesso movimento lineare, è richiesta molta meno potenza motrice dal motore elettrico. Di conseguenza, si riducono i consumi energetici e i costi di esercizio nel lungo periodo. Inoltre, la minore resistenza al movimento genera meno calore, riducendo la necessità di sistemi di raffreddamento complessi e migliorando la stabilità termica della macchina.
In quali altri settori oltre all'industria pesante trovano applicazione?

Oltre alle macchine utensili e all'automazione industriale, queste viti sono diffuse in numerosi altri ambiti tecnologici. Si trovano nei robot industriali, nei macchinari per la stampa e il confezionamento, nonché nelle attrezzature mediche di precisione. Anche nel settore civile, ad esempio, vengono impiegate in cancelli automatici ed elevatori dove è necessaria una movimentazione silenziosa, fluida e sicura. La loro capacità di gestire carichi assiali elevati con bassi livelli di rumore le rende versatili per qualsiasi applicazione che richieda affidabilità e precisione nel tempo.
